    智能建筑的概念进入中国已经有20年的历史了，在最近的10多年中，智能建筑得到了极大地建设发展，各项技术和应用不断成熟和完善，智能建筑已经成为21世纪建筑业的主流。随着网络技术、视频技术和通信技术的不断提升，与之对应的各种应用也不断深入到人们日常工作和生活等各个方面。办公大楼作为人们日常工作、沟通交流、创造价值的场所，智能化建设具有举足轻重的地位，成为提高工作效率，改进工作方法，改善管理方式的重要途径。

     如今的办公大楼，除了具备数据、语音的快速准确传递的基本功能外，视频会议、网络存储等应用在不断提升，而且对易用性、易维护性，灵活扩展性的要求越来越高。办公大楼综合布线系统，作为信息传输的通道和载体，为这些需求和应用提供物理层的支持。

     该大楼为12层单体建筑，东西长约35米，南北宽约25米，为典型的办公建筑。

     本大楼的结构化综合布线，遵照各设计安装标准，为整栋大楼提供先进的、统一的和可靠的数据、语音及视频传输平台，充分满足办公自动化、通信自动化的需求，并适应未来10年内的技术升级与应用发展的需要。

     大楼的综合布线作为永久性的链路，投资具有一次性。为达到效用最大化，系统设计满足以下原则：

标准化：按照国际国内相关标准进行系统的设计和网络设备的选型。

可扩展性：支持系统的扩展和升级。通过适量的冗余，满足未来的系统扩容；采用符合国际标准的设备，方便系统升级和设备接入。

易用性：所有接插件均使用标准件，方便管理和使用；系统管理的软硬件采用模块化结构，方便维护和更换。

经济性：在充分考虑并满足近期及未来需求的基础上，选用合适的设备，降低系统的造价。

灵活性：系统的使用不受物理位置和设备类型的限制，电脑组网及系统端口可随需求任意设定。

     鉴于大楼的办公用途，并考虑一定时间内网络、通讯需求的增长，在扩展性和灵活性方面要具备良好的适应性，满足可能的场地搬迁，数据和语音点拥有适当的冗余度，最终确定方案如下：

     结构化综合布线系统采用星型网络拓扑结构。6楼为主机房（MDF），3楼和10楼分别设有1个配线间（IDF）。1、2、3、4楼水平布线至3楼的配线间；5、6、7、8楼水平布线至主机房；9、10、11、12楼水平布线至10楼。主机房和配线间均设在靠近大楼弱电井的房间内。

     整个综合布线系统分为5个子系统，即工作区子系统、水平布线子系统、配线间管理子系统、垂直干线子系统、设备间子系统。由于是单一建筑，没有建筑群子系统。

     该方案全部采用ZORA6类非屏蔽综合布线产品。该类产品支持各种高速率应用：ATM622Mbps、2.4Gb、10GbaseTX以太网。通过泰尔、UL、RoHS等相关认证。

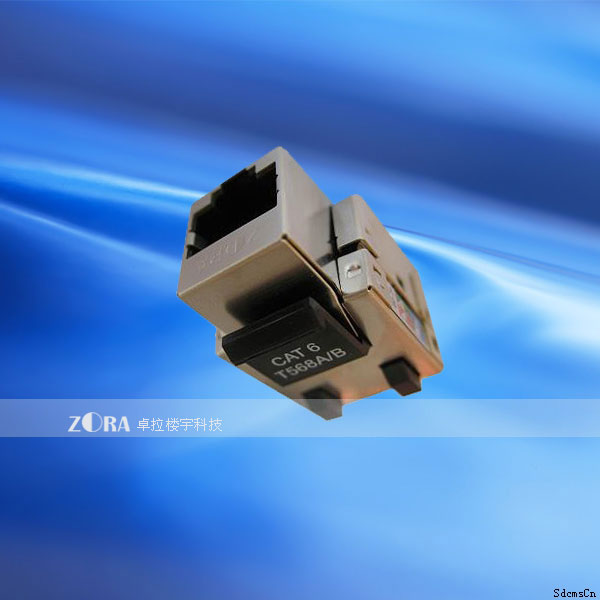

     工作区子系统由信息插座和跳线组成。信息插座采用ZORA单孔或双孔平面型插座，接口带有滑门，防止灰尘进入，上方配有明显的、永久性标识，以区分数据和语音，防止接口的混淆，便于系统的管理。插座采用墙插方式，安装在离地300mm位置。信息模块采用ZORA6类RJ45非屏蔽免打线模块，安装方便，卡线方式统一采用TIA 568B标准。跳线使用ZORA6类非屏蔽跳线。





      水平布线子系统由从各配线间到对应的用户工作区的线缆组成，可采用铜缆和光缆。这里采用ZORA4对6类非屏蔽双绞线，传输频率达到或高于250MHz，支持1000BASE-T， ATM622Mbps及更高传输速率的数据网络的应用。



      水平电缆从配线间沿电缆桥架分别引向工作区各信息点，水平布线距离不超过90m，加上两端的跳线总长度不超过100m。桥架转弯均有45°过渡段。在电缆布放到位后，线缆的两端均贴上标签，标明电缆对应的起源和目的地。各条电缆在用户工作区一端预留20cm左右长度，便于做模块；配线间一端预留2m左右的长度，便于安装跳线盘。

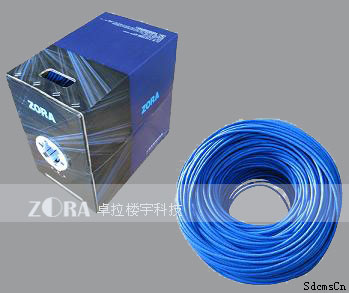

ZORA6类4对非屏蔽双绞线

      管理子系统由线缆连接硬件和线缆管理硬件组成，充分体现综合布线的灵活性、开放性和扩展性。

每个配线间由19＂工业标准机柜、24口6类非屏蔽RJ45配线架、110型语音配线架和24口光纤配线架组成。各设备采用模块化结构，配置数量由所管理的信息点的数量来确定。对于所有信息点，均采用跳线管理。任何信息点的变更均可通过跳线变更轻松完成。

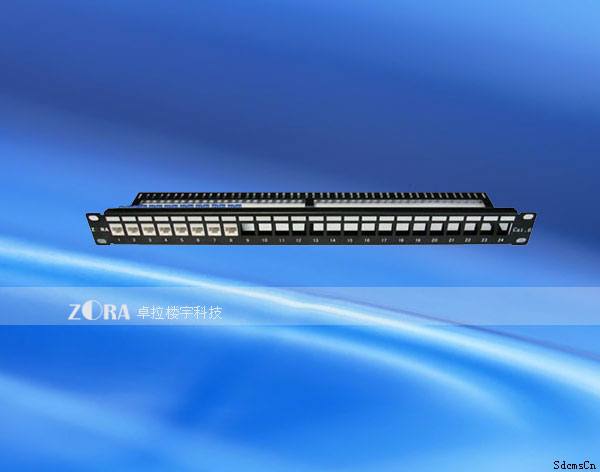

24口6类非屏蔽RJ45配线架

      垂直干线子系统是数据传输的“大动脉”，是综合布线系统的关键部分。它由主机房内的主配线架至各配线间内配线架之间的室内八芯多模光纤和三类大对数语音骨干电缆组成。一端端接于中心机房的主配线架上，另一端端接于分配线间的分配线架上，采用八芯多模光纤，传输速率可达1Gbps以上，可为高速数据传输提供高品质的数据传输通道。



      垂直主干电缆布放时两端均预留2m，以便安装跳线盘。光缆布放过程中，最大拉力小于50 N，转弯半径大于30mm，垂直主干电缆牢固绑扎在金属桥架上，绑扎间距小于1m。

      设备间子系统由布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成。在本方案设计中，大楼内结构化布线的设备间子系统设在6楼主机房。

      设备间子系统采用19＂工业标准机柜，用于安装配线架、理线架及Hub、Switch等网络设备。设备间内的设备种类繁多，而且线缆布设复杂。为了管理好各种设备及线缆，设备间内的设备按内网、外网、语音分类分区安装，设备间内所有进出线装置或设备采用不同色标，以区别各类用途的配线区，方便线路的维护和管理。
